Zemní práce · Nivelace GS-506
Grejdry a buldozery
Nivelace grejdrů a buldozerů s GS-506: přesné a spolehlivé řízení výšky a sklonu a současně vysoká flexibilita při volbě senzorů i oblastí použití.
modulární systém – rozšíření z 2D až na 3D aplikaci
odolný barevný dotykový displej 3D-MATIC
hydraulických konfigurací uloží LASER-MATIC
šířka planýrovací radlice MOBA
2D nivelace pro zemní práce
Dokonale jemnozrnný povrch, špičkové výsledky.
Vhodné pro všechny typy pásových strojů (crawler), grejdry, kilvery, buldozery nebo nivelační radlice.
Výzvy na stavbě
Výzvy stavebních projektů
Každý den čelí stavební společnosti při pokládce asfaltu konkrétním výzvám, které je nutné zvládnout. Do popředí se dostává tlak na náklady a čas, stejně jako vysoké nároky na kvalitu. Strojní řídicí systémy MOBA pomáhají tyto výzvy zvládat tím, že zvyšují výkonnost a zajišťují požadovanou kvalitu.
Produktivita
Obsluha může hloubku a sklon odhadovat jen vizuálně. Po každém pracovním úseku jsou proto nutná další kontrolní měření.
Opotřebení stroje
Dodatečné korekční práce znamenají víc motohodin stroje. Tím roste jeho opotřebení a nový stroj budete potřebovat dříve.
Provozní náklady
Neefektivní, nekontrolovaná nivelace vede k většímu počtu přejezdů, delší pracovní době a vyšší spotřebě paliva i emisím CO₂.
2D řízení stavebních strojů

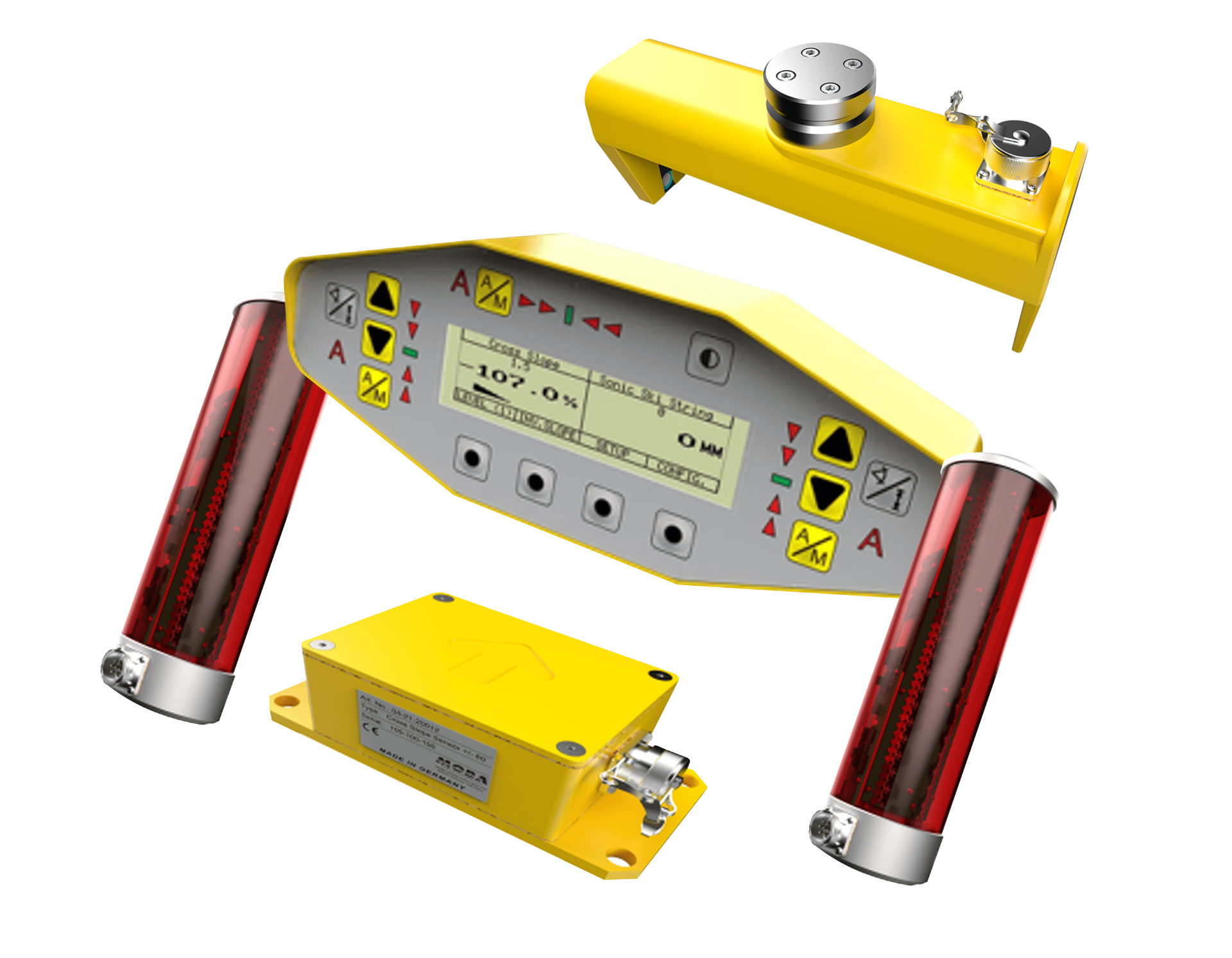

GS-506
Přesné řízení výšky a sklonu
2D nivelační systém vám poskytne technologický upgrade, který překoná ostatní řešení.
Systém řízení výšky a sklonu plně automaticky reguluje řídicí jednotku k rovnoměrnému rozprostření materiálu s milimetrovou přesností.
Výsledkem je perfektní rovinnost finální vrstvy.
Veškeré nivelační práce jsou hotovy rychleji a s vyšší přesností. Systém šetří čas i náklady. Eliminuje potřebu vytyčování i následných korekčních prací.
Výhody systému GS-506
Snadná obsluha
- Ovládání je mimořádně jednoduché a intuitivní
- Obsluha má přístup ke všem důležitým funkcím díky přehledným tlačítkům
- Logická struktura menu
- Podporuje funkci bočního posuvu (sideshift) při průjezdu zatáčkami a vyhýbacích manévrech stroje
Široká nabídka senzorů
Nabízí nejširší výběr senzorů pro nivelační systémy na světě, které lze flexibilně vzájemně kombinovat. Řídicí jednotka senzory automaticky rozpozná, takže jsou obsluze okamžitě k dispozici.
Rozšiřitelný systém
Díky mimořádně široké nabídce špičkových senzorů lze systém modulárně rozšiřovat až na 3D aplikaci. Šetřete čas a maximalizujte návratnost investice.
Interaktivně
Nivelace MOBA na buldozeru
Najeďte na zvýrazněné body – uvidíte, co jednotlivé části 2D nivelace na stroji dělají.

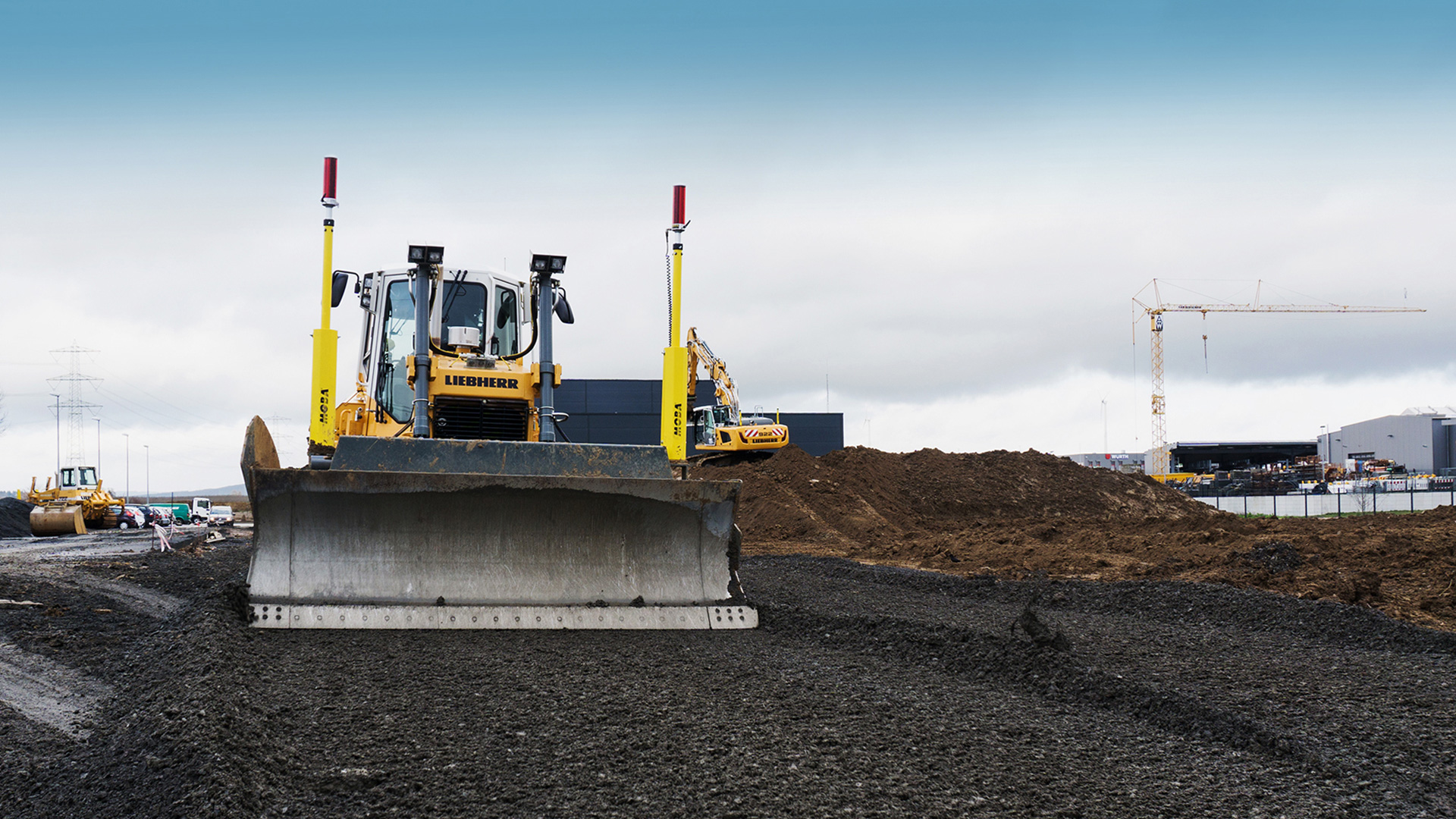

Buldozer s 2D nivelací
Od laserových přijímačů na stožárech přes ovládání v kabině až po automatické řízení radlice.
- Laserový přijímač LS-3000Proporcionální laserový přijímač na stožáru – funguje se všemi běžnými rotačními lasery.
- Dva přijímače pro sklon2D nivelace se dvěma laserovými přijímači zvládne jednoduše i dvojitě skloněné plochy.
- Ovládání v kabiněVšechny důležité funkce GS-506 má obsluha na přehledných tlačítkách, s logickou strukturou menu.
- Výška a sklon radliceSystém řídí výšku a sklon plně automaticky – materiál se rozprostře rovnoměrně s milimetrovou přesností.
Modularita systému
Senzorová konfigurace podle typu projektu
Senzory pro 2D nivelaci
2D nivelace se dvěma laserovými přijímači pro jednoduše i dvojitě skloněné plochy (v kombinaci s běžným rotačním laserem na stavbě), ultrazvukové senzory pro práci ve stávající zástavbě a jednoduché snímání vodicích strun nebo obrubníků, případně kombinace obou technologií.
Ultrazvukový senzor
SONIC-SKI
Bezdotykové snímání terénu, vodicí struny nebo obrubníku.
Laserový přijímač
LS-3000
Proporcionální laserový přijímač, funguje se všemi běžnými rotačními lasery.
Snímač příčného sklonu
G-SLOPE
Velmi stabilní signál i při otřesech a vibracích.
Rozšíření na 3D
3D nivelace volitelně na bázi GNSS (např. s korekčními daty RTK) nebo tachymetricky pomocí totální stanice. Určení polohy přitom probíhá buď přes GNSS anténu, nebo přes hranol v kombinaci s totální stanicí.
3D nivelace
3D-MATIC
3D nivelační systém pro grejdry, pásové stroje a planýrovací zařízení.
Více o 3D-MATIC
Totální stanice
ZOOM95
Totální stanice pro určení polohy.
3D řízení
XSITE LEVELLER
3D řízení planýrovacích strojů pomocí GPS/GNSS.
Naše 3D systémy 3D-MATIC nebo Xsite LEVELLER lze díky kompatibilitě s 2D komponentami (LS-3000, SONIC-SKI, G-SLOPE) používat i jako 2D sestavu.
3D nivelace
3D-MATIC
Přídavný nivelační systém pro grejdry, pásové stroje a radlice
Jako přídavný nivelační systém pro grejdry, pásové stroje nebo radlice je ideálním upgradem pro jakýkoli typ stroje – namontovat ho lze kdykoli, i dodatečně.
Díky mimořádně široké nabídce kompatibilních senzorů a komunikaci po sběrnici CAN lze modulární systém kdykoli přizpůsobit vašim potřebám. Pro svůj projekt si zvolíte GNSS anténu, nebo totální stanici s hranolem.
Obsluha, datové formáty a 3D měření
- Snadná obsluha – odolný 7″ barevný dotykový displej je optimalizovaný pro náročné podmínky a software je navržený pro mimořádně jednoduché ovládání. Uživatelské menu má jen 2 úrovně a v režimu split-screen lze zobrazení rozdělit až na 4 části – všechny důležité informace tak vidíte v reálném čase na jedné obrazovce, bez přepínání.
- Otevřené datové formáty – jednoduché 3D modely vytvoříte přímo na stroji, nebo rychle a bezpečně importujete soubory DXF.
- 3D měření – vysoce přesné 3D senzory (GNSS anténa nebo hranol s totální stanicí) počítají odchylky od projektu v reálném čase. Komponenty jsou osvědčené v průmyslovém nasazení.
Srovnání
2D, nebo 3D?
GS-506 řídí výšku a sklon ve 2D, LASER-MATIC je doplňkový systém pro planýrování a 3D-MATIC nivelaci rozšiřuje na 3D podle projektu.
| Vlastnost | GS-5062D nivelace |
 LASER-MATICDoplňkový systém pro planýrování |
3D-MATIC3D nivelace |
|---|---|---|---|
| Systém | |||
| Určeno pro | pásové stroje, grejdry, kilvery, buldozery, nivelační radlice | planýrovací radlice – např. sportoviště, zemědělské cesty, golfové a tenisové areály | grejdry, pásové stroje a planýrovací zařízení |
| Řízení | výška a sklon, plně automaticky | po nastavení požadované hodnoty planýruje sám | 3D podle projektu, odchylky v reálném čase |
| Rozšíření | modulárně až na 3D aplikaci | kdykoli na MOBA 3D-MATIC | lze používat i jako 2D sestavu |
| Dodatečná montáž | – | – | |
| Senzory a poloha | |||
| Senzory | nejširší výběr, flexibilně kombinovatelné, automatické rozpoznání | vzájemně kompatibilní, rychlá výměna | široká nabídka kompatibilních senzorů |
| 3D určení polohy | – | – | GNSS anténa, nebo totální stanice s hranolem |
| Obsluha | |||
| Ovládání | přehledná tlačítka, logická struktura menu | 4 tlačítka a vizuální podpora LED diodami | 7″ barevný dotykový displej, menu o 2 úrovních |
| Zobrazení | optický LED ukazatel boční a výškové úrovně | výška, resp. sklon radlice na displeji | split-screen až na 4 části obrazovky |
| Boční posuv (sideshift) | – | – | |
| Uložené hydraulické konfigurace | – | více než 10 | – |
| 3D modely | – | – | tvorba přímo na stroji, import DXF |
„–“ znamená, že výrobce údaj u daného systému neuvádí. 3D řízení Xsite LEVELLER pomocí GPS/GNSS najdete v přehledu senzorů.
Doplňkový systém pro planýrování
LASER-MATIC
Výšku, resp. sklon planýrovací radlice vám kdykoli zobrazí intuitivně ovladatelný displej. Po nastavení požadované hodnoty pak systém rovnoměrné planýrování zvládá sám. Planýrujete tak nejen v nejvyšší kvalitě, ale bez následných korekčních prací šetříte i čas a palivo a snižujete opotřebení stroje.
Snadná obsluha
Intuitivní ovládání pomocí 4 tlačítek a vizuální podpora LED diodami. Lze uložit více než 10 různých hydraulických konfigurací pro rychlé a flexibilní nasazení na různých strojích.
Kompatibilní senzory
Díky vzájemné kompatibilitě lze všechny senzory rychle a pohodlně vyměnit – stroj tak lze kdykoli upgradovat. Ideální pro různorodé projekty, jako je sportoviště, zemědělská cesta nebo golfový a tenisový areál.
Upgradovatelnost na 3D
Systémy LASER-MATIC a Dual LASER-MATIC lze díky modularitě a flexibilnímu nasazení senzorů kdykoli rozšířit na systém MOBA 3D-MATIC.
Zemní práce · Planie
Nástavce pro strojové planýrování
Ruční planýrování patří mezi klasické, ale časově i fyzicky náročné činnosti na stavbě. Právě při vysokých nárocích na rovinnost je nutná řada kontrolních měření, aby byl zaručen přesný výsledek.
Proč planýrovat strojem
Řešením pro rychlé vytvoření přesného planua je strojově řízené planýrování – zajímavé pro všechny stavební firmy, které pravidelně provádějí střední a větší planýrovací práce, například pro parkoviště, sportoviště, výstavbu cest, větší plochy pro dlažbu nebo základové spáry.
Pásové kompaktní nakladače nebo kolové nakladače vybavené planýrovací radlicí, 6cestnou radlicí, grejdrovacím nástavcem nebo mini-grejdrem lze při tvorbě planua nasadit všestranně a flexibilně. S inteligentním strojovým řízením je planýrování nejen rychlejší a přesnější, ale i méně fyzicky náročné než ruční planýrování. Výkonnost na plochu roste, protože za stejný čas lze planýrovat větší plochu – jasná výhoda z hlediska hospodárnosti.
Planýrovací radlice
Při tvorbě přesného planua pro dlážděné plochy nebo zpevněná prostranství je vysoká rovinnost naprostou nutností. Planýrovací radlice MOBA vytvoří optimálně rovnou plochu – v co nejkratším čase a plně automaticky.
- Šířka radlice 140–300 cm v krocích po 20 cm, hmotnost 450–1 000 kg
- Odnímatelný nůž a 2 hydraulické boční klapky (40 cm)
- Bez zanechání pojezdových stop, použitelná v obou směrech jízdy
6cestná radlice
V kombinaci s pásovým kompaktním nakladačem je 6cestná radlice při tvorbě přesného planua skutečným univerzálem.
- Šířka radlice 210–270 cm (kroky po 30 cm), výška 71 cm, hmotnost 755–785 kg
- Vysoký tlačný výkon a velmi obratná jednotka stroje s nástavcem
- Planýruje až do rohů a výklenků, vhodná pro jakýkoli materiál
Grejdrovací nástavec
Tam, kde jde o vysoký výkon na plochu a dlouhé úseky, je grejdrovací nástavec optimálním řešením. Díky pracovní šířce a vysoké rychlosti jízdy se hodí zejména pro rozsáhlé projekty.
- Šířka radlice 210–270 cm, výška cca 41 cm, hmotnost 890–950 kg
- Vysoký výkon na plochu a vysoká pojezdová rychlost
- Radlice je naklápěcí a bočně přestavitelná
Mini-grejdr LASER-GRADER
LASER-GRADER je vysoce přesný kompaktní stroj pro jemné planýrování a úpravu ploch. Díky pohonu všech kol 6×6, hydrostatické převodovce a výkonnému dieselovému motoru Kubota je to efektivní nástroj pro přesnou a hospodárnou práci v nejrůznějších oblastech nasazení.
- Rozměry 350 × 152 cm, střední radlice 182,8 cm, hmotnost 1 500 kg
- Hydrostatický pohon všech kol 6×6, motor Kubota o výkonu 25 koní
- S řídicím systémem MOBA umožňuje efektivní a snadné jemné planýrování
Parametry
Nástavce v přehledu
Rozměry a hmotnosti nástavců vedle sebe – vyberte ten, který odpovídá vašemu stroji a typu práce.
| Vlastnost | Planýrovací radlice |
6cestná radlice |
Grejdrovací nástavec |
LASER-GRADER |
|---|---|---|---|---|
| Rozměry a hmotnost | ||||
| Šířka radlice | 140–300 cm, po 20 cm | 210–270 cm, po 30 cm | 210–270 cm | střední radlice 182,8 cm |
| Výška radlice | – | 71 cm | cca 41 cm | – |
| Hmotnost | 450–1 000 kg | 755–785 kg | 890–950 kg | 1 500 kg |
| Rozměry stroje | – | – | – | 350 × 152 cm |
| Nasazení | ||||
| Nosič | kolové nakladače – uchycení pro všechny běžné typy | pásový kompaktní nakladač | – | samojízdný kompaktní stroj, pohon 6×6, Kubota 25 k |
| Silná stránka | optimálně rovná plocha, bez pojezdových stop, v obou směrech jízdy | planýruje až do rohů a výklenků, jakýkoli materiál | vysoký výkon na plochu, dlouhé úseky, vysoká pojezdová rychlost | jemné planýrování a úprava ploch |
| Radlice | odnímatelný nůž, 2 hydraulické boční klapky (40 cm) | vysoký tlačný výkon | naklápěcí a bočně přestavitelná | – |
| Volitelně | 3D systém tachymetricky nebo přes GPS/GNSS, teleskopické stožáry | – | – | – |
„–“ znamená, že výrobce údaj u daného nástavce neuvádí.
