Technologie pro RYPADLA

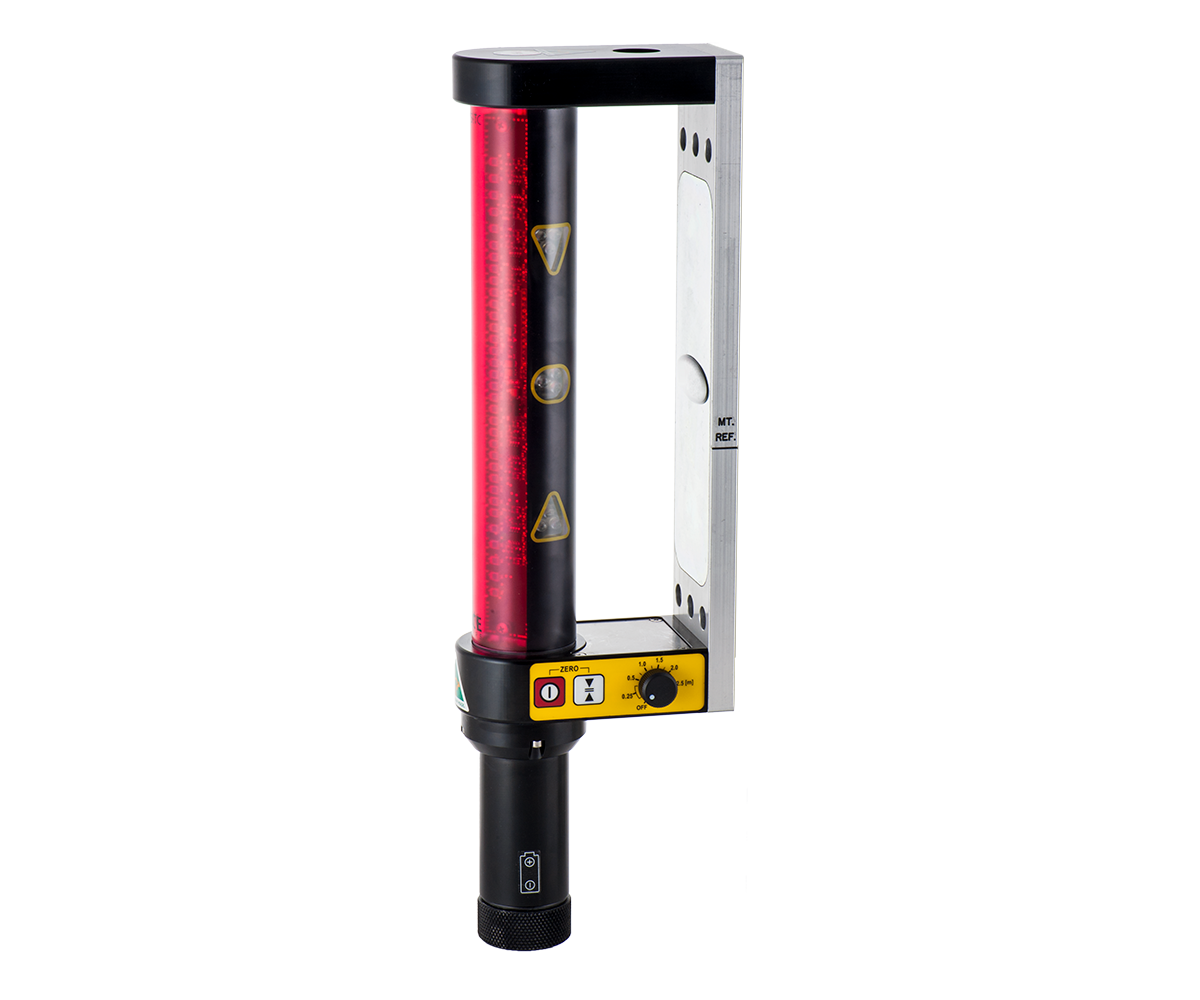

LASERGUIDE MINI R.45.TC

Laserguide je řešení pro Vás!

S nivelačním systémem LASERGUIDE R.45.TC máte výšku lžíce rypadla neustále pod kontrolou. Při práci s rotačním laserem zařízení přesně ukáže, zda se nacházíte nad, pod nebo přímo na požadované výšce. Výsledkem je rychlejší práce, méně chyb a vyšší přesnost bez neustálého vystupování ze stroje.

Velké a mimořádně jasné LED diody jsou dobře viditelné i z kabiny, takže obsluha má okamžitý přehled o aktuální poloze lžíce. LASERGUIDE R.45.TC  je navržený pro každodenní nasazení na stavbě – robustní konstrukce, pevné magnetické uchycení a vysoká odolnost vůči vodě i prachu zaručují spolehlivý provoz i v náročných podmínkách.

Díky integrované kompenzaci naklonění pracuje LASERGUIDE R.45.TC  přesně i při naklonění ramena rypadla až do 30°. Zařízení tak poskytuje správné informace o výšce i tam, kde běžné detektory selhávají.

LASERGUIDE MINI R.45.TC je ideální řešení pro všechny, kdo potřebují přesně dodržet výškové úrovně při výkopech, terénních úpravách nebo zakládání staveb. Poskytuje jasnou, rychlou a spolehlivou informaci o poloze lžíce rypadla – bez kompromisů v přesnosti.

  • Kompatibilní se všemi rotačními lasery s vlnovou délkou 600–780 nm

  • Možnost deaktivace zvukového signálu

  • Odolnost proti prachu a vodě dle IP65

  • Gumové kolíky proti skluzu

  • 12 silných magnetů zajistí spolehlivé pevné uchycení

  • Přesné zobrazení polohy lžíce vůči požadované výšce

  • Dlouhá životnost, vysoká odolnost vůči poškození

  • Velkorysé detekční pole 190 mm pro rychlé zachycení laserového paprsku

  • Široký úhel příjmu 220° pro spolehlivou funkci

  • LED diody dobře viditelné přímo z kabiny stroje i za deště či ostrého slunce

  • 30° kompenzace náklonu ramene pro přesnou a snadnou práci

  • Rozlišení ve 3 úrovních přesnosti: 4 mm, 8 mm nebo 12 mm

    •

    LASERGUIDE MINI R.45.TC PRO

    NEJPOKROČILEJŠÍ VIZUÁLNÍ LASEROVÝ PŘIJÍMAČ

    PRO RYPADLA, SMYKOVÉ a KOLOVÉ NAKLADAČE

    Laserguide R.45.TC PRO navazuje na jednoduché ovládání a kompenzaci náklonu a přidává připojení BT, čímž rozšiřuje možnosti použití.

    Vizuální přijímač pro širokou škálu strojů

    Integrovaná magnetická svorka

    Kompenzace náklonu

    Plně vodotěsné provedení

    Připojení BT / CAN

    Délka přijímače 190 mm

    Vzdálené zobrazení v kabině prostřednictvím BT / CAN

    Napájení pomocí 4× baterií typu D

    Možnost externího napájení 12 / 24 V DC

    XSITE EASY

    IDEÁLNÍ ŘEŠENÍ PRO ZEMNÍ PRÁCE

    Robustní systém Xsite® EASY vás ideálně vybaví pro každodenní provoz na stavbě. Nepříznivé povětrnostní podmínky, náročný terén ani omezená viditelnost již nepředstavují problém.

    Tento systém řízení výkopu umožňuje udržet správnou prostorovou orientaci, hloubku a sklon. Systém je vhodný pro zakládání staveb, výkopové práce, výstavbu násypů, stejně jako pro nivelaci nebo sanace vodních břehů.

    VÁŠ PRVNÍ KROK K VYŠŠÍ EFEKTIVITĚ
    Xsite EASY je navržen pro obsluhu, která chce jednoduchý a spolehlivý způsob, jak zvýšit přesnost výkopových prací bez zbytečné složitosti.

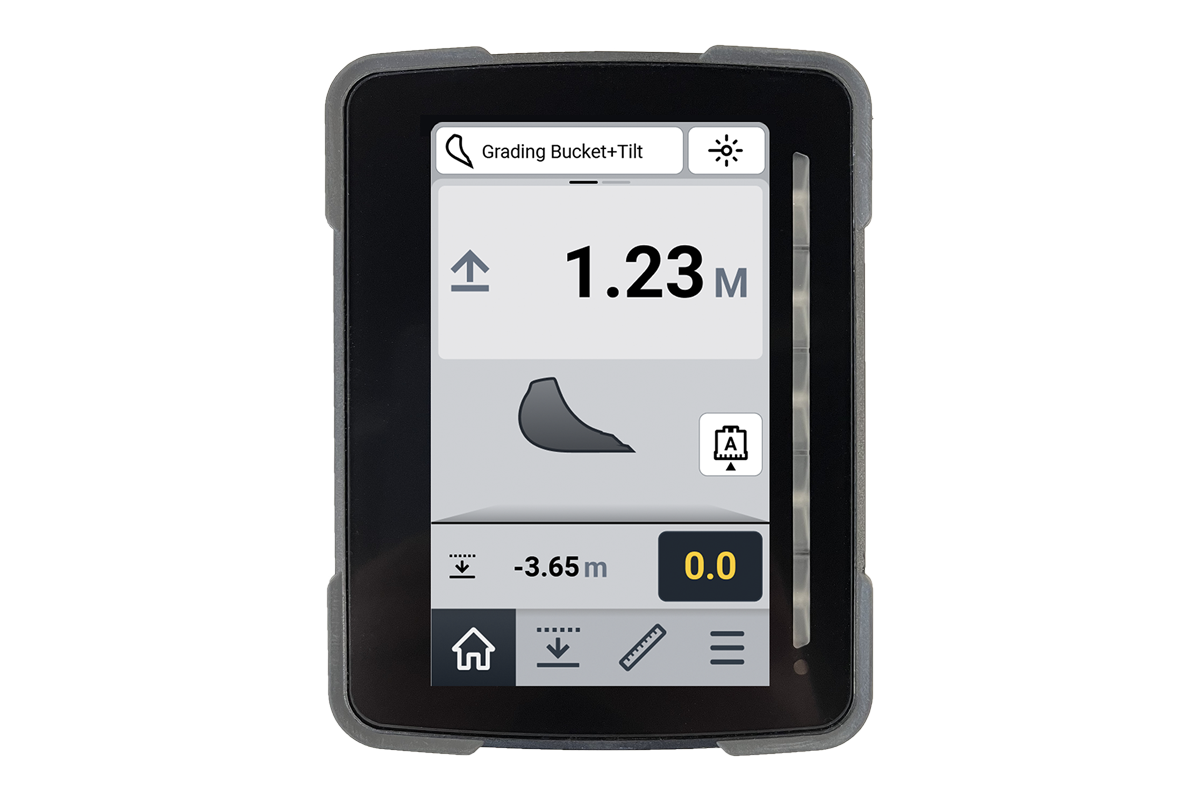

    Díky intuitivní dotykové obrazovce a přehlednému navádění v reálném čase systém přesně zobrazuje polohu lopaty — pomáhá tak provádět práci rychleji, efektivněji a s jistotou.

    Všechna čidla jsou vodotěsná. Můžete tedy pracovat i s lžící pod vodou a díky displeji mít přehled o hloubce a poloze lžíce.

    Ideální pro menší zakázky a každodenní práce

    • terénní úpravy a zahradní stavby

    • výkopy pro inženýrské sítě a potrubní trasy

    • základy rodinných domů a menší stavební projekty

    • zemědělské a komunální práce


    INTUITIVNÍ OVLÁDÁNÍ

    PRACUJE I BEZ LASERU

    - možnost připojení LASEROVÉHO SNÍMAČE

    VÝHODY XSITE EASY
    Xsite EASY kombinuje praktickou funkčnost s uživatelsky přívětivým provedením, které odpovídá potřebám menších firem.

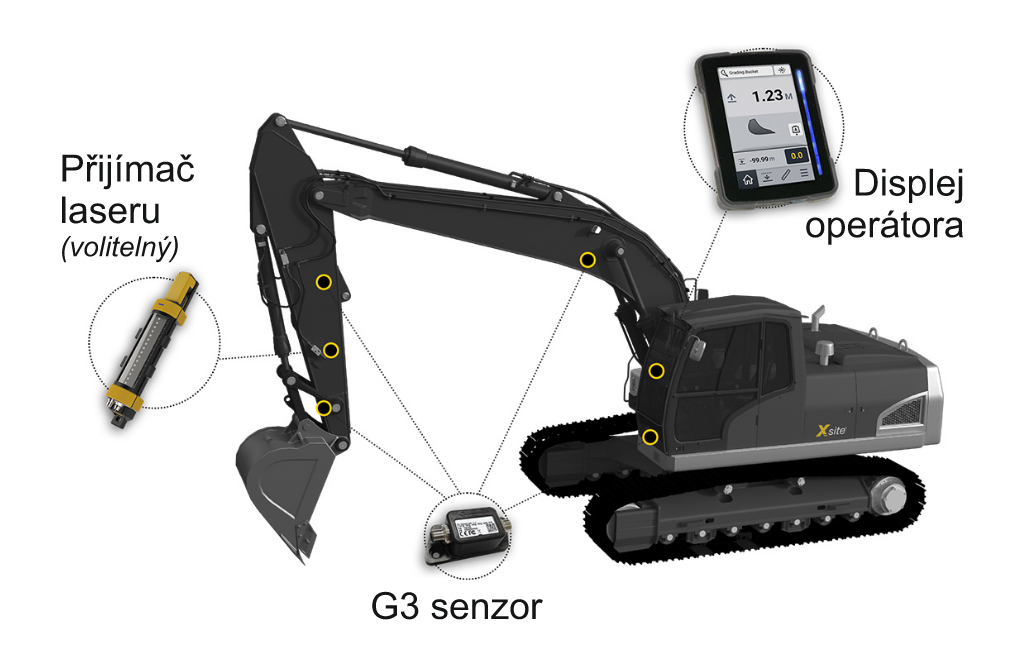

    Systém využívá odolné senzory úhlu, náklonu a rotace, které nepřetržitě měří pohyby rypadla. Tyto hodnoty jsou v reálném čase zpracovávány řídicí jednotkou a zobrazovány na displeji v kabině.

    Díky komunikaci prostřednictvím sběrnice CAN-bus a robustnímu provedení krytů senzorů zajišťuje Xsite EASY přesné výsledky a dlouhodobou spolehlivost i v náročných pracovních podmínkách.

    XSITE 3D

    Špičkové 3D řízení rypadla pro optimální výkopové práce


     Se systémem Xsite® 3D jste vždy plně vybaveni pro všechny požadavky na staveništi. Ať už se jedná o jednoduché práce nebo složité stavební projekty, tento systém řízení rypadla zajišťuje dokonalé výsledky.

    Díky modulární struktuře 3D softwaru lze systém Xsite® 3D kdykoli rozšířit nebo upgradovat.

    Systém Xsite® 3D umožňuje bezproblémovou práci se síťovými korekčními službami, základnovými stanicemi a GNSS přijímači různých výrobců.

    Systém je kompatibilní se softwarem třetích stran, například s BIM cloudovými řešeními. Různé otevřené datové formáty openBIM lze používat bez nutnosti konverze.

    To vám poskytuje významnou konkurenční výhodu.

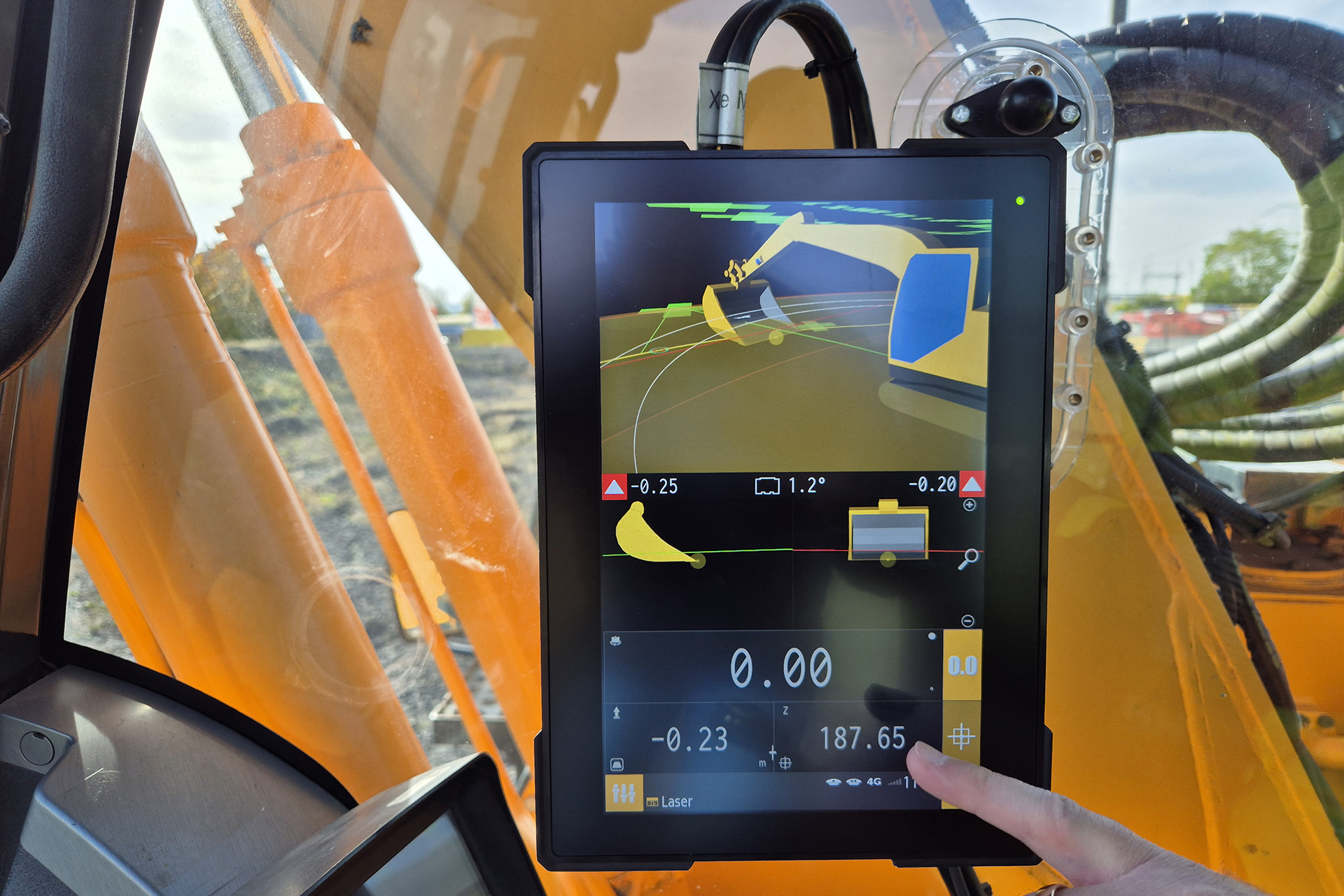

    Plné 3D navádění stroje podle digitálního modelu

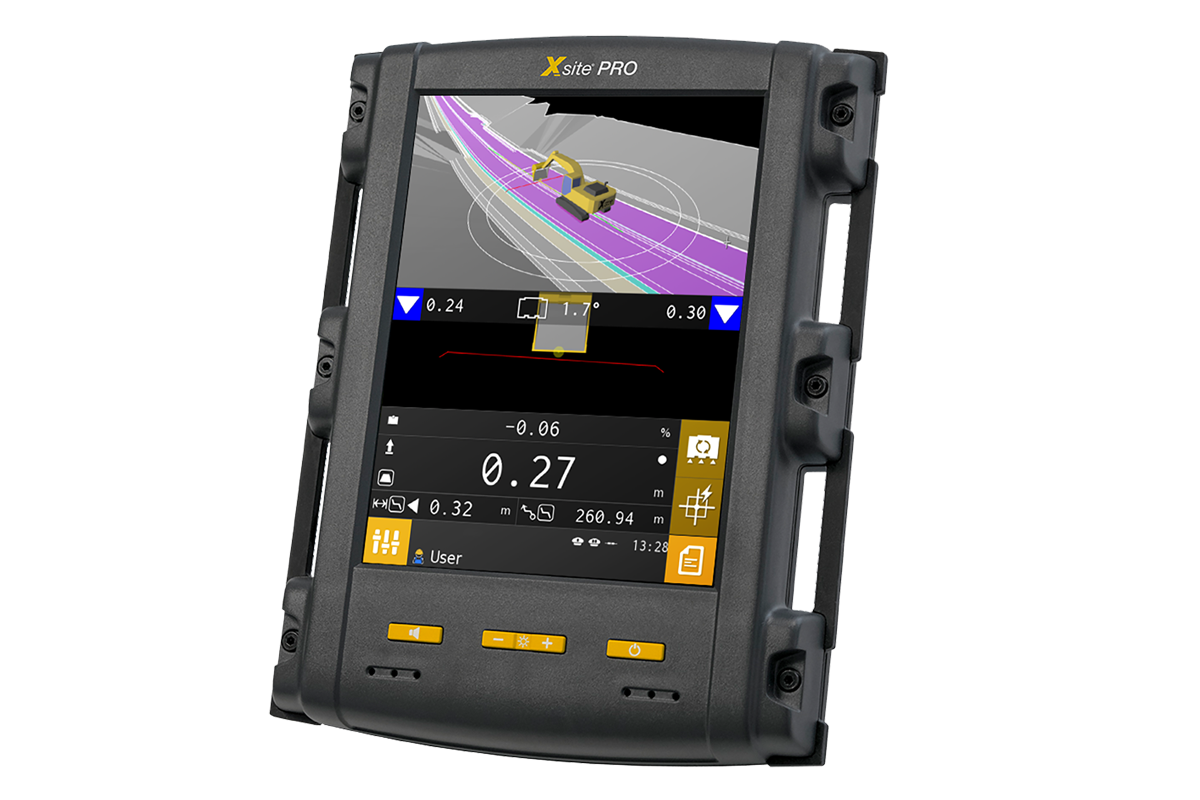

    Xsite® 3D poskytuje obsluze kompletní přehled o projektovém 3D modelu přímo v kabině stroje.

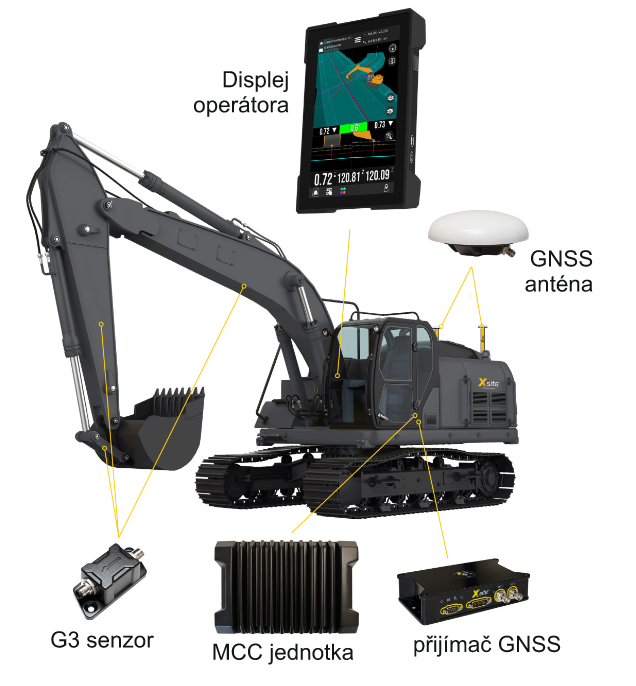

    Díky GNSS určování polohy, vysoce přesným senzorům a pokročilému softwaru systém zobrazuje přesnou polohu lžíce ve vztahu k 3D návrhu — umožňuje tak přesné výkopové práce, optimalizované pracovní postupy a plnou integraci do digitálních stavebních procesů.

    NAVRŽENO PRO KOMPLEXNÍ ROZSÁHLÉ STAVEBNÍ PROJEKTY

    • výstavba silnic a dálnic

    • rozsáhlé infrastrukturní projekty

    • železniční a inženýrské sítě

    • velkoobjemové zemní práce a příprava staveniště

    • vodohospodářské a drenážní systémy

    • inteligentní výstavba a pracovní postupy řízené BIM
